低电压穿越（LVRT）测试的常见误区：标准、方法与判定依据深度解析

低电压穿越（LVRT，Low Voltage Ride Through）考核的是并网设备在电网电压跌落期间的两个能力：不脱网持续运行与动态无功电流支撑。现行并网标准（如光伏电站接入电网的相关规定、电化学储能系统接入电网技术规定等，具体限值以最新有效版本为准）给出了电压跌落曲线与响应时间要求，但标准只规定了“考什么"，怎么考得准、考得全，取决于测试方法。本文结合苏州思齐电子科技电网模拟电源的大量测试实践，从标准理解、工况设置到结果判定，盘点常见误区。

▲ 电压跌落波形：跌落深度、持续时间、起始相位与恢复过程是LVRT测试的核心观测量

误区一：只测“对称跌落"，忽略“不对称跌落"

三相同时对地跌落（对称跌落）只是电网故障的一种形态。实际电网短路故障以单相接地、相间短路等不对称故障居多，跌落时正、负、零序分量并存：负序电压会在被测设备中激起负序电流与二倍频脉振，考验锁相环与电流环的序分量分离能力——这与对称跌落下的响应机理不同。因此电网模拟电源必须支持三相独立编程，可分别设定每相跌落深度与起始相位，覆盖单相、两相及三相跌落的全部组合。购买前务必验证电源的“分相"能力，仅支持“总深度设定"的设备无法开展不对称跌落测试。

误区二：跌落深度只测边界点

标准跌落曲线通常以“电压跌至0%持续150ms"“跌至40%持续600ms"等边界点描述，很多实验室就只测这几个点。但边界点之间的深度—时间包络区域，恰恰是设备控制策略切换（如无功电流注入启停、限流策略切换）的敏感地带；批量产品中个体的参数离散性，也最容易在“压线区域"暴露。规范做法是沿标准曲线取不少于5~8个测试点（含边界点与其间的过渡点），完整勾勒被测设备的穿越能力包络线，对量产一致性判定更有说服力。

误区三：忽视跌落起始相位角

同一深度与时长的跌落，发生在波形的不同相位角，对被测设备的考验强度差异巨大：跌落发生在电压过零附近与峰值附近，引起的电流冲击、磁链偏移与直流分量不同，部分设备只在“幸运相位"下能通过测试。严谨的验证至少应覆盖0°与90°两个典型起始角，深度考核可按30°步进扫描。这要求电网模拟电源具备相位角可编程能力（跌落起始点锁定在指定相位），并且相位精度足够高——这是调压器分合闸方案在原理上就无法实现的。

误区四：用“断路器分合"模拟电压跌落

用接触器串电阻、或直接分合闸“制造"跌落的土办法存在三个无法克服的缺陷：其一，跌落深度由阻抗分压决定，随负载变化漂移，无法精确设定到标准值；其二，分合瞬间伴随弹跳与暂态过冲，激励里混入了标准之外的扰动成分，测试结果无法归因；其三，重复性差，同一工况两次执行波形不一致，测试不具备证据效力。LVRT测试应使用可编程电网模拟电源：深度、时间、起始角、恢复斜率全部由DSP程序精确控制，逐毫秒复现，测试结果才可作为出厂判定与认证复核的依据。

误区五：跌落恢复过程“一步到位"

真实电网故障切除后，电压恢复受电网阻抗、负荷回灌等因素影响是渐进过程。把电压从跌落值瞬间拉回额定值，等效于在穿越考核末尾再叠加一次电压骤升阶跃，被测设备可能在“双重激励"下误动作——这时得到的“失败"结论对设备并不合理。规范做法是按标准或设备规范设定恢复斜率/阶梯恢复曲线（如数毫秒至数十毫秒的线性爬升），并单独安排电压骤升（HVRT）工况，把两类考核分开。

误区六：测试电源容量按被测设备额定功率选

跌落期间及恢复瞬间，被测设备需注入动态无功支撑电流（可达额定的1.2~1.5倍以上），叠加过渡过程的直流分量与冲击电流，电源端口电流远超额定工况。容量“刚刚好"的电源会在关键时刻触发自身限流或过流保护——激励源先于被测设备保护，测试即告失败，且失败原因常被误判为产品缺陷。选型时应为冲击电流预留20%~30%以上容量裕量，并重点核实电源的短时过载能力（过载倍数与持续时间）及限流保护策略是否可配置（详见《电网模拟电源选型指南：容量、电压等级与通信接口如何匹配测试需求》）。

误区七：只看“脱网与否"，不考核动态无功支撑

“没脱网就算通过"是对LVRT普遍的误解。现行标准对穿越期间的动态无功电流注入量与响应时间有明确量化要求：跌落发生后，设备应在规定时间内（通常为数十毫秒量级）按跌落深度成比例地注入无功电流支撑电网恢复。只验证不脱网，等于只考了“活下来"，没考“撑住电网"。测试系统应同步采集无功电流响应波形，量化三个指标：响应延时、达到目标电流的时间、注入量与跌落深度的比例关系，三者齐备才是完整判定。

误区八：测试前后稳态时间不足

跌落前，被测设备须进入充分稳态：锁相环锁定、功率输出达到设定值、内部状态机就绪——否则跌落叠加在“未完成的启动过程"上，响应特性失真。两次跌落之间同样要保留足够间隔，让控制环复位、直流分量衰减。工程上建议以“锁相稳定+功率稳定"作为跌落触发的前置条件（可由通信联动实现自动判定），而非依赖固定延时，既保证严谨又压缩无效等待。

误区九：波形记录“只录不看"

不少产线只保存一份PASS/FAIL结论，波形文件形同虚设。一旦下游客户或认证机构复核，缺乏波形证据的“通过"毫无说服力。规范的测试档案应是“工况参数+波形数据+判定结论"三位一体：工况参数记录电源侧激励设定（深度、时间、起始角、恢复斜率），波形数据以足够采样率完整记录跌落前后的电压电流（建议每通道10kHz以上，无功响应的毫秒级细节才不丢失），判定结论与标准条款逐条对应。同时应保证电源侧激励波形与被测设备侧响应波形在同一时间轴上可比对（时间同步方案详见《电网模拟电源如何与PLC/MES系统对接》），让“谁先谁后、因果如何"有据可查。

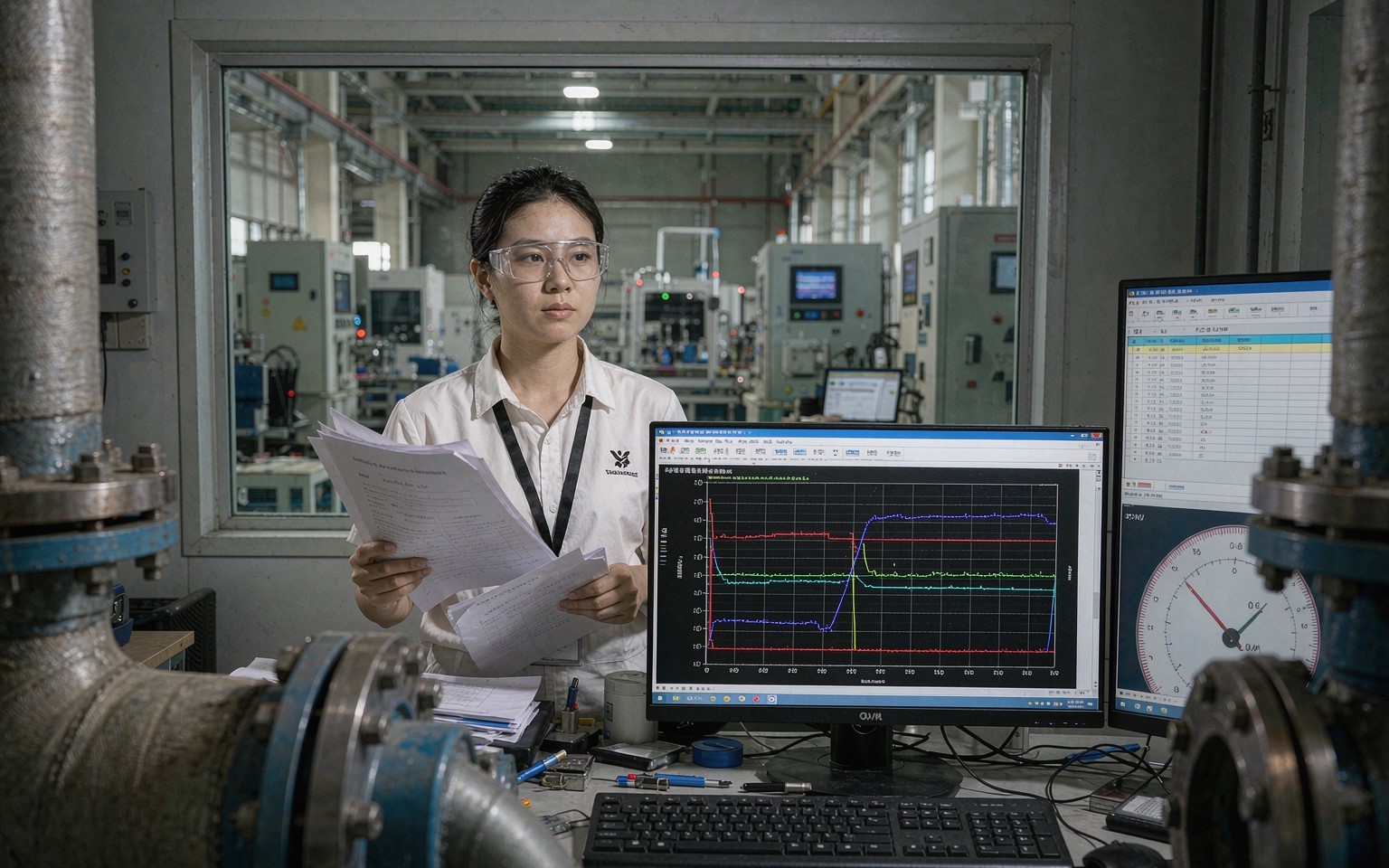

▲ 测试报告审核：工况、波形与结论三者齐备，测试结果才具备证据效力

误区十：拿旧标准测新产品

并网标准处于持续修订中，跌落曲线、无功响应时间、适用电压等级等关键条款时有更新；出口产品还需对照目标市场的并网准则（如欧洲电网准则、IEEE 1547系列等）执行不同考核包络。用几年前的测试模板执行新订单，等于“刻舟求剑"。工程上建议建立标准版本管理台账，并将不同标准的跌落工况固化为电网模拟电源的可调用工况序列——标准更新或切换目标市场时，只需调用或修改对应序列参数，硬件无需更换。这也是可编程电源相对固定功能测试台的核心优势：标准在变，设备不换。

结语

十个误区归结起来是三个“不到位"：标准理解不到位（误区一、二、七、十）、激励手段不到位（误区三、四、五、六、八）、证据管理不到位（误区九）。破解之道也相应清晰：用全参数可编程的电网模拟电源保证激励精确可控，用“工况+波形+结论"的证据链保证结果可复核。苏州思齐电子科技SA系列电网模拟电源支持跌落深度、持续时间、起始相位角、恢复曲线全参数编程与三相独立控制，助力新能源测试实验室与产线把LVRT测试做专、做实。
